深圳市四元數數控技術有限公司閉油環視覺圖像檢測設備方案：

　　一、視覺圖像檢測內容及要求

　　檢測工件面積：

　　長10.16mm*高4.05mm的樣件尺寸。

　　檢測內容：

　　1、側面檢測樣件尺寸;

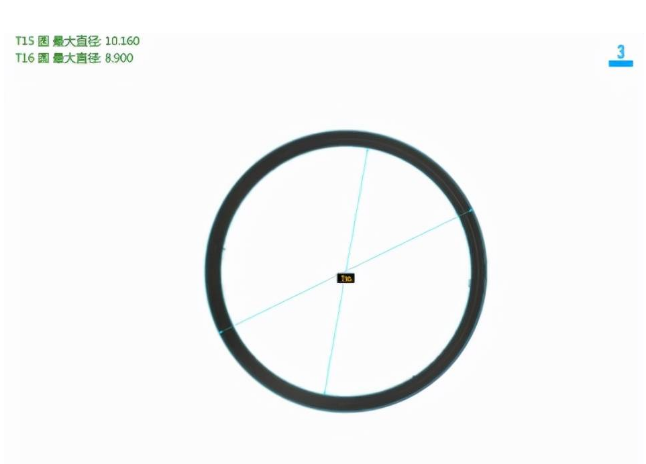

　　2、底面檢測樣件內孔尺寸。

　　注明：以上檢測項目,均需要在影像下清晰可見才能檢測;

　　檢測效率：每分鐘檢測數量200-400件(按照樣件送料速度);

　　分工段進行：根據檢測內容細分檢測步驟。

　　二、視覺圖像檢測設備組成及主要機構

　　整體構成：尺寸900*800*1850mm。

　　1、四元數數控視覺檢測軟件;

　　2、工業電腦;

　　3、顯示器19寸;

　　4、工業相機2套：1個側面背光、1個底面背光;

　　5、工業鏡頭2套：2套遠心定焦鏡頭;

　　6、專業玻璃盤;

　　7、電磁閥;

　　8、減速機;

　　9、振動柜;

　　10、進料設備(振動盤、直振、控制器)。

　　三、系統安置要求

　　視覺圖像檢測放置的檢測空間：在流水線邊單獨安置思普視覺檢測系統，需要保證有足夠的空間以安置設備。

　　1、環境溫度： 0-50攝氏度;

　　2、空氣濕度： 90% RH以下;

　　3、電子干擾： 為設備提供電子干擾較小的地方;

　　4、電源： 交流220V， 光學篩選機，光學影像篩選機，50Hz，光學影像篩選機， 耗電<1KVA， 光學篩選機閉油環檢測設備方案。
