閉油環視覺圖像檢測設備方案

　　一：視覺圖像檢測內容及要求

　　檢測工件面積：

　　Φ10.16mm*高4.05mm的樣件尺寸

　　檢測內容：

　　1:側面檢測樣件尺寸

　　2:底面檢測樣件內孔尺寸

　　注明:以上檢測項目,均需要在影像下清晰可見才能檢測

　　檢測效率：每分鐘檢測數量200-400件(按照樣件送料速度)。

　　分工段進行:根據檢測內容細分檢測步驟.

　　二： 視覺圖像檢測設備組成及主要機構

　　整體構成：尺寸： 900*800*1850 mm

　　1:四元數數控視覺檢測軟件

　　2:工業電腦

　　3:顯示器 19寸

　　4:工業相機: 2套：1個側面背光、1個底面背光

　　5:工業鏡頭: 2套：2套遠心定焦鏡頭

　　6:專業玻璃盤

　　7:電磁閥

　　8:減速機

　　9:振動柜

　　10:進料設備(振動盤、直振、控制器)。

　　設備外不雅觀3D立體圖

側面背光檢測效果原圖:

　　側面背光檢測良品分析圖:OK

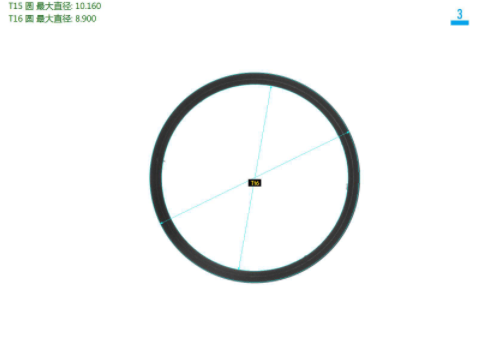

　　底面背光檢測效果原圖:

　　底面背光檢測良品分析圖:OK

　　四.系統安置要求:

　　視覺圖像檢測放置的檢測空間: 在流水線邊單獨安置思普視覺檢測系統，需要保證有足夠的空間以安置設備。

　　環境溫度： 0-50攝氏度;

　　空氣濕度： 90% RH以下;

　　電子干擾： 為設備提供電子干擾較小的地方。

　　電源： 交流220V， 光學篩選機，光學影像篩選機，50Hz，光學影像篩選機， 耗電<1KVA， 光學篩選機

　　閉油環檢測設備方案
