一，客戶檢測需求

      檢測LCD屏尺寸：331.34mm*207.09mm，檢測最小缺陷尺寸：0.02mm2

　　二、液晶屏幕 LCD屏質量檢測系統方案詳細設計

　　針對LCD屏檢測，采用線陣相機配合條形光源，掃描可以判斷。

　　機器視覺檢測流程設計：

　　1、將液晶屏幕 打開成180°，將LCD屏水平放置在載物臺上;

　　2、開始檢測：載物臺移動，相機開始采集圖像;

　　3、采集結束后，載物臺復位;

　　4、檢測軟件：分析LCD屏質量情況;

　　5、根據分析結果給出產品的Good、NG評判結果;

　　6、操作員：根據結果進行分倉操作和復檢操作;

　　3.1、液晶屏幕劃痕污點視覺檢測算法實現原理

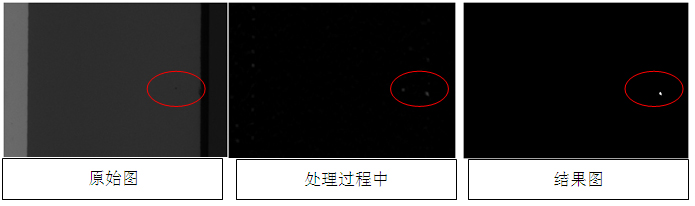

　　A)視覺檢測異常之黑點

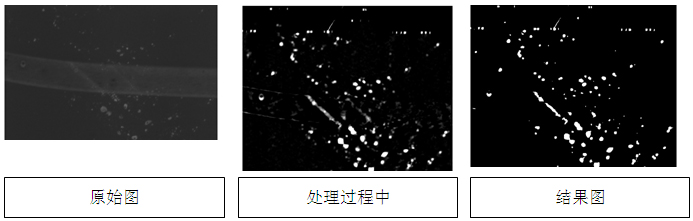

　　B)視覺檢測異常之異物

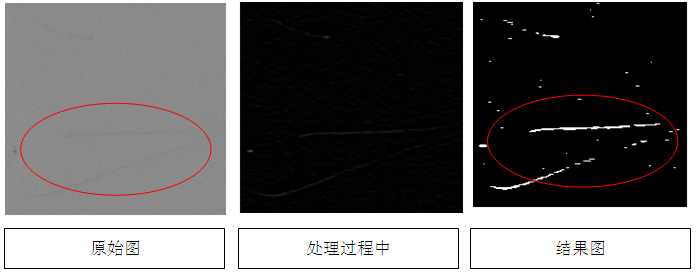

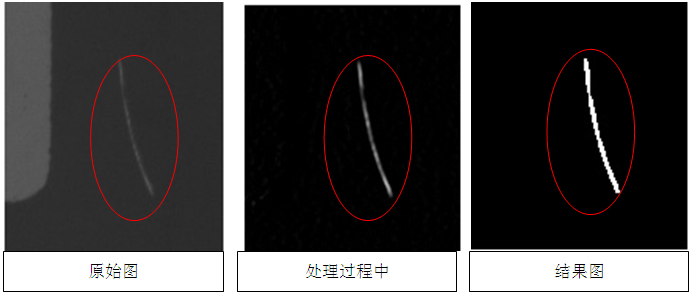

　　C)視覺檢測異常之劃傷

　　D)視覺檢測異常之氣泡

　　E)視覺檢測異常之異物

　　結論：劃痕與污點、邊緣與印痕、崩邊缺陷定位檢測，輪廓追蹤和分析，3個像素深度可檢測
